Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
OEM ODM
Chứng nhận:
FCC, RoHS, ce
Số mô hình:
XPON ONU 1G1F + CATV + WIFI 2102XR
Liên hệ với chúng tôi

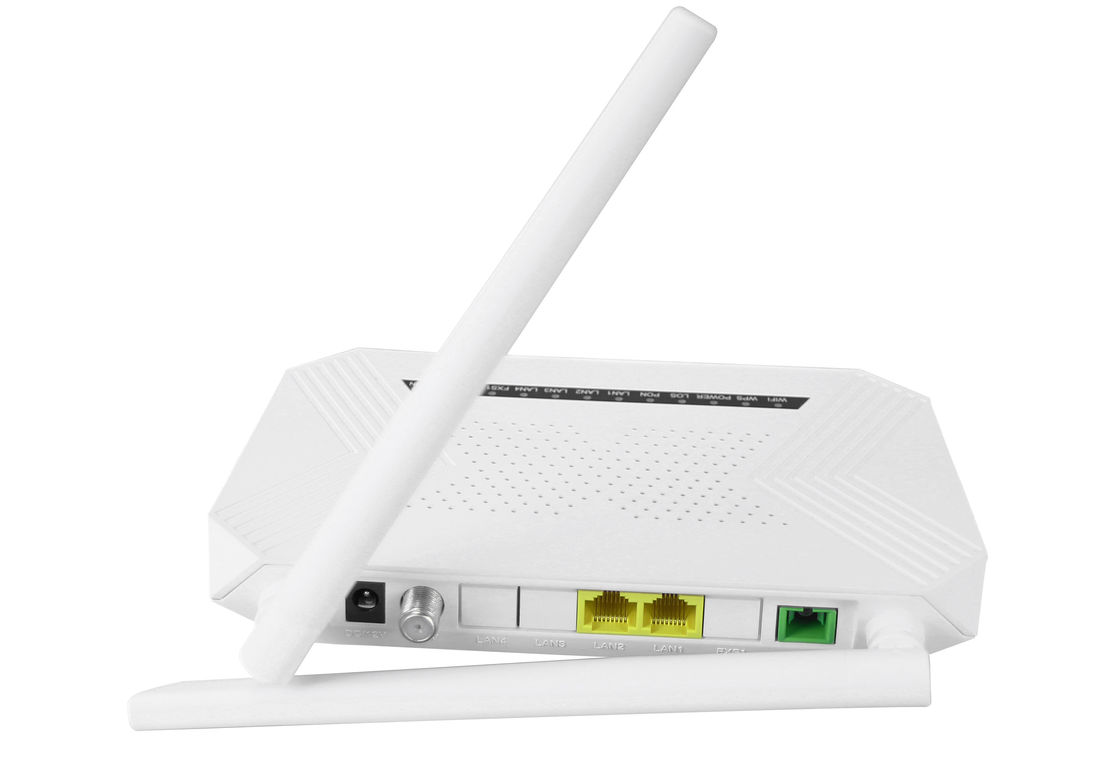

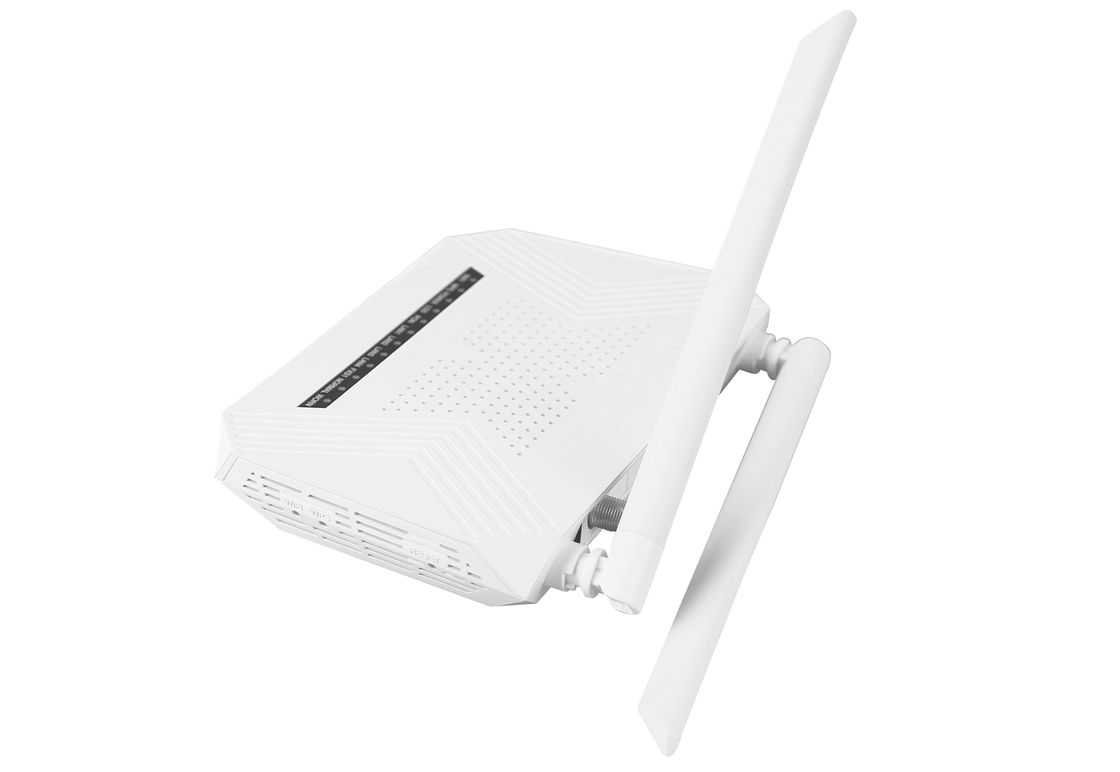

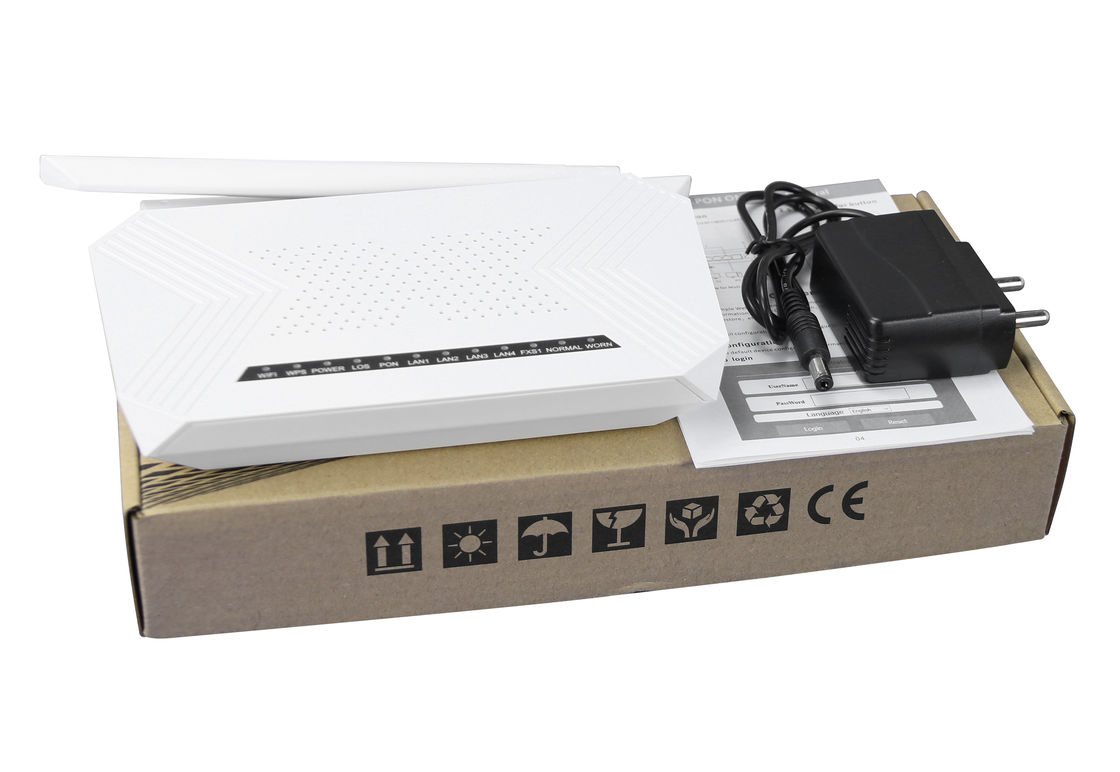

XPON ONU 1G1F + CATV + WIFI Giao diện quang SC / APC Đầu nối
Sự miêu tả:
được thiết kế như HGU (Home Gateway Unit) trong các giải pháp FTTH khác nhau.Ứng dụng FTTH cấp nhà cung cấp dịch vụ cung cấp các dịch vụ khác nhau.
dựa trên công nghệ XPON trưởng thành và ổn định, tiết kiệm chi phí.
thông qua độ tin cậy cao, quản lý dễ dàng, cấu hình linh hoạt và chất lượng dịch vụ tốt đảm bảo đáp ứng hiệu suất kỹ thuật của Tiêu chuẩn EPON của Viễn thông Trung Quốc CTC3.0 và Tiêu chuẩn GPON của ITU-TG.984.X
Tính năng chức năng:
|
Hỗ trợ chế độ EPON / GPON và tự động chuyển đổi chế độ |
|
Hỗ trợ chế độ định tuyến cho PPPoE / DHCP / IP tĩnh và chế độ cầu nối |
|
Hỗ trợ chế độ kép IPv4 và IPv6 |
|
Hỗ trợ 2.4G WIFI và Nhiều SSID |
|
Hỗ trợ giao diện CATV cho Dịch vụ Video và điều khiển từ xa bằng Major OLT |
|
Hỗ trợ cấu hình LAN IP và DHCP Server |
|
Hỗ trợ lập bản đồ cổng và phát hiện vòng lặp |
|
Hỗ trợ chức năng tường lửa và chức năng ACL |
|
Hỗ trợ tính năng phát đa hướng IGMP Snooping / Proxy |
|
Hỗ trợ cấu hình và bảo trì từ xa TR069 |
|
Thiết kế chuyên dụng để ngăn ngừa sự cố hệ thống để duy trì hệ thống ổn định |
Sự chỉ rõ:
| Giao diện PON | 1 GPON BOB (Bosa on Board) |
| Nhận độ nhạy: ≤-28dBm | |
| Truyền công suất quang: + 1 ~ + 4dBm | |
| Khoảng cách truyền: 20KM | |
| Bước sóng | TX: 1310nm, RX: 1490nm |
| Giao diện quang học | Đầu nối SC / APC |
| Kế hoạch thiết kế | RTL9602C + RTL8192FR BOB (RTL8290B) |
| Tốc biến | SPI Nor Flash 16MB |
| Giao diện LAN | Giao diện Ethernet tự động thích ứng 1 x 10/100 / 1000Mbps (GE) và 1 x 10 / 100Mbps (FE).Đầy đủ / một nửa, đầu nối RJ45 |
| Không dây | Tuân theo IEEE802.11b / g / n, |
| Tần số hoạt động: 2.400-2.4835GHz | |
| hỗ trợ MIMO, tốc độ lên đến 300Mbps, | |
| 2T2R, 2 ăng ten ngoài 5dBi, | |
| Hỗ trợ: Nhiều SSID | |
| Kênh: Tự động | |
| Loại điều chế: DSSS, CCK và OFDM | |
| Lược đồ mã hóa: BPSK, QPSK, 16QAM và 64QAM | |
| Giao diện CATV | RF, WDM, công suất quang: + 2 ~ -15dBm |
| Suy hao phản xạ quang học: ≥45dB | |
| Bước sóng thu quang: 1550 ± 10nm | |
| Dải tần số RF: 47 ~ 1000MHz, trở kháng đầu ra RF: 75Ω | |
| Mức đầu ra RF: 78dBuV | |
| Phạm vi AGC: -13 ~ + 1dBm | |
| MER: ≥32dB @ -15dBm | |
| DẪN ĐẾN | 9 LED, Cho trạng thái của WIFI, WPS, PWR, LOS, PON, LAN1 ~ LAN2, Mòn, Bình thường (CATV) |
| Nút bấm | 3, Đối với chức năng của Reset, WLAN, WPS |
| Điều kiện vận hành | Nhiệt độ: 0 ℃ ~ + 50 ℃ |
| Độ ẩm: 10% ～ 90% (không ngưng tụ) | |
| Điều kiện lưu trữ | Nhiệt độ: -30 ℃ ~ + 60 ℃ |
| Độ ẩm: 10% ~ 90% (không ngưng tụ) | |
| Nguồn cấp | DC 12V / 1A |
| Sự tiêu thụ năng lượng | ≤6W |
| Kích thước | 180mm × 107mm × 28mm (L × W × H) |
| Khối lượng tịnh | 0,24Kg |
Giới thiệu đèn bảng điều khiển
| Đèn hoa tiêu | Trạng thái | Sự miêu tả |
| WIFI | Trên | Giao diện WIFI được bật. |
| Chớp mắt | Giao diện WIFI đang gửi hoặc / và nhận dữ liệu (ACT). | |
| Tắt | Giao diện WIFI không hoạt động. | |
| WPS | Chớp mắt | Giao diện WIFI đang thiết lập kết nối một cách an toàn. |
| Tắt | Giao diện WIFI không thiết lập kết nối an toàn. | |
| PWR | Trên | Thiết bị đã được bật nguồn. |
| Tắt | Máy bị sập nguồn. | |
| LOS | Chớp mắt | Liều thiết bị không nhận được tín hiệu quang học hoặc với tín hiệu thấp. |
| Tắt | Thiết bị đã nhận được tín hiệu quang học. | |
| PON | Trên | Thiết bị đã đăng ký vào hệ thống PON. |
| Chớp mắt | Thiết bị đang đăng ký hệ thống PON. | |
| Tắt | Đăng ký thiết bị không chính xác. | |
| LAN1 ~ LAN2 | Trên | Cổng (LANx) được kết nối đúng cách (LINK). |
| Chớp mắt | Cổng (LANx) đang gửi hoặc / và nhận dữ liệu (ACT). | |
| Tắt | Ngoại lệ kết nối cổng (LANx) hoặc không kết nối. | |
|
Rách nát (CATV) |
Trên | Công suất quang đầu vào cao hơn 3dbm hoặc thấp hơn -15dbm |
| Tắt | Công suất quang đầu vào từ -15dbm đến 3dbm | |
|
Bình thường (CATV) |
Trên | Công suất quang đầu vào từ -15dbm đến 3dbm |
| Tắt | Công suất quang đầu vào cao hơn 3dbm hoặc thấp hơn -15dbm |
